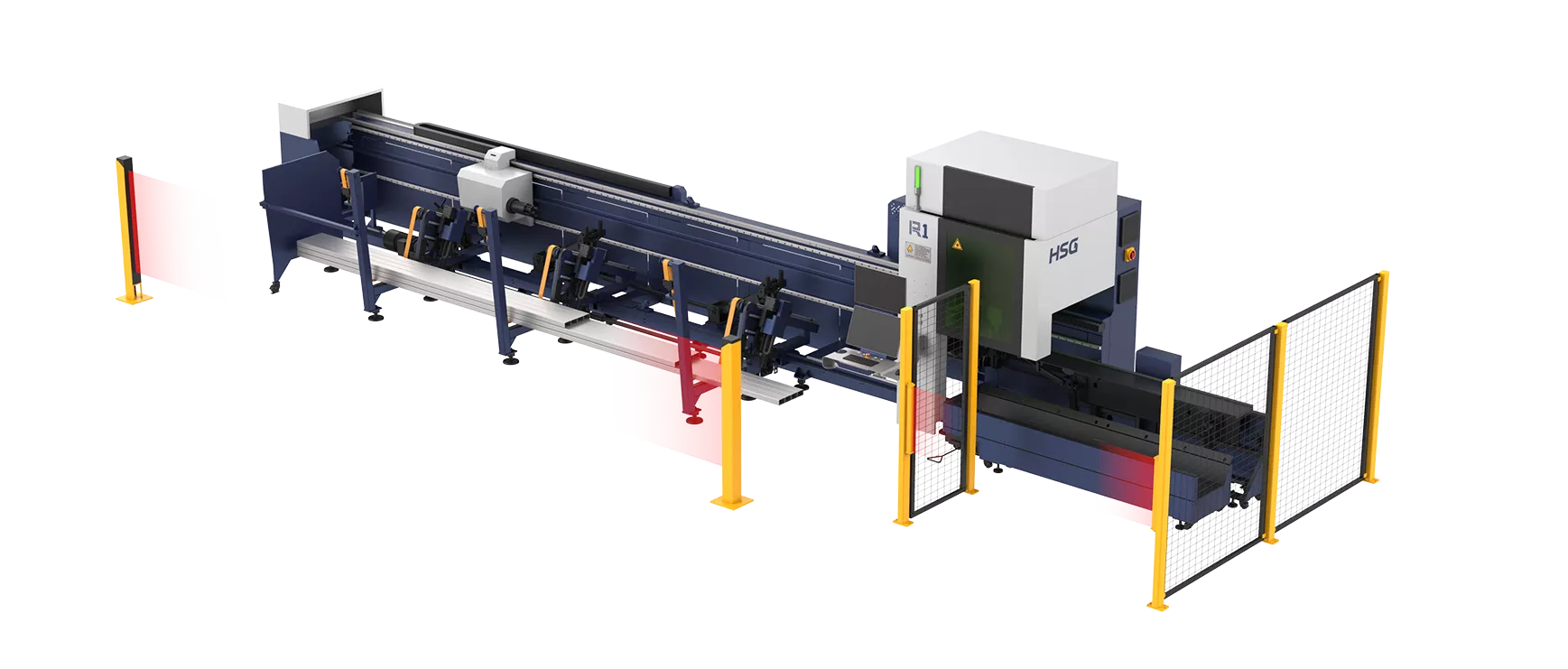

Лазерный станок для резки труб HSG R1 3000W (опции: авт. загрузка, выгрузка, контроль шва, нулевой остаток, сис-ма безопасности с датчиками)
Краткие характеристики
- Мощность, кВт: 3000W
- Вес, кг: 2800
Все характеристики
В наличии
Доставка и шеф-монтаж
Стоимость включает проведение пуско-наладочных работ в пределах Алматы. Дополнительные расходы, связанные с выездом мастера-наладчика за пределы города, не включены в стоимость. Место передачи оборудования - Алматы, Айнабулак, 56В. Доставка по городу Алматы бесплатна, при отправки в другие города, логистика осуществляется через транспортную компанию, выбранную клиентом, и оплачивается дополнительно.
27 978 368
Заказать
Технические характеристики
Описание
Отзывы
Видео
| Мощность, кВт | 3000W |
| Вес, кг | 2800 |
| Габаритные размеры, мм (длина х ширина х высота) | 8870 х 1500 х 2250 mm |
| Питающие напряжение | 380В |
| Двигатели по осям X, Y, кВ | 2.9 и 0.75 кВт INOVANCE |
| Двигатель по оси Z, кВт | 0.75 кВт INOVANCE |
| Максимальная скорость холостого хода, м/мин | 120 m/min |
| Максимальная скорость резки, м/мин | до 110-130 м/мин |
| Тип лазера | Оптоволоконный |
| Режущая голова | HSG (WSX) 3000W |
| Производитель лазера | RYCUS |
| Мощность лазера, Вт | 3000 W |
| Срок работы лазера, ч | до 100.000 часов |
| Ускорение | 1.5 G |
| Точность повторного позиционирования, мм | ± 0,03 mm |
| Точность позиционирования, мм | ± 0,05 mm |
| Электрокомпоненты | CHINT / OMRON |
| Редуктор | KOFON (Германия) |
| Смазка | Система автоматической смазки |
| Система управления | AlphaT 2.0 |
| Передача по оси Z | Шарико-винтовая пара LAPPING |
| Передача по осям X, Y | Шестерня-рейка DTX |
| Направляющие по осям X, Y, Z | DTX |
| Вид охлаждения | Чиллер HANLI |
| Рабочая зона (X x Y), мм | до 6300 мм |
НАЗНАЧЕНИЕ
Оптоволоконные лазерные труборезы HSG LASER являются эффективными и надежными инструментами, предназначенными для: резки, гравировки, пробивки отверстий в трубах круглого и квадратного сечения и других профилей с высокой точностью и качеством обработки.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

|
СТАНИНА С ПОВЫШЕННОЙ ЖЕСТКОСТЬЮСтанина с высокой жесткостью и высокой несущей способностью, устойчива к деформации. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки. |

|

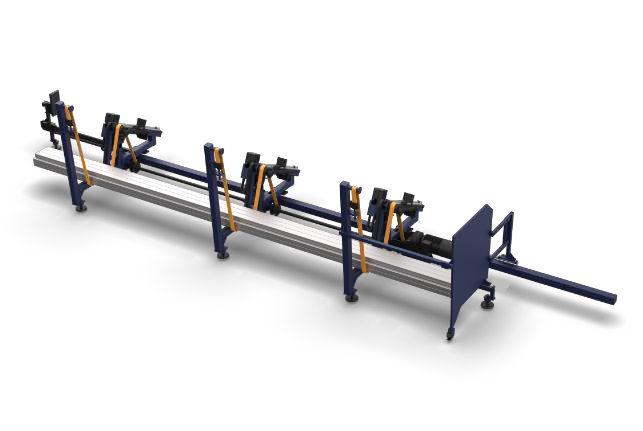

ПОДДЕРЖКА ЗАГОТОВКИ (Follow-Up Support)Интеллектуальная система сервоподдержки обеспечивает стабильность трубы даже на высоких скоростях вращения, эффективно гася удары профильных заготовок. Это гарантирует безупречную точность реза и отсутствие производственного брака. Благодаря замене обычных пластиковых опор на роликовую систему качения, заготовка перемещается плавно и без механических повреждений, что критично для изделий с требовательными требованиями к чистоте поверхности. |
|
ПНЕВМАТИЧЕСКИЙ ЗАЖИМПередний и задний патроны станка – пневматические. Позволяют добиться высокой точности при резке благодаря скорости и точности зажима. Максимальная нагрузка патрона 100 кг. |
|
ЗАЖИМНОЙ ПАТРОН |
|
ЗУБЧАТАЯ ПЕРЕДАЧАЗубчатая передача обеспечивает высокую эффективность, точность, стабильный и длительный срок службы. Точность позиционирования ± 0.03 мм. |
|
ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬСкорость патрона: 150 м/мин. Скорость вращения патрона: 150 об/мин. Ускорение патрона: 1,5G. Это увеличивает производительность и эффективность, значительно сокращая время выполнения заказов. |
|
КОСОЗУБАЯ РЕЙКА И НАПРАВЛЯЮЩИЕДля соблюдения высоких стандартов качества станок оснащен линейными направляющими направляющие Lapping / DTX / Jingwei, расчитанные на ускорение до 1.5G. |
|
ВЫСОКОТОЧНЫЕ ДВИГАТЕЛИ INOVANCEДля перемещения по осям установлены промышленные серводвигатели INOVANCE. INOVANCE - лидер в области промышленной автоматизации в Китае. |
|
ПЛАНЕТАРНЫЙ РЕДУКТОР KOFON (ГЕРМАНИЯ)Редукторы данного производителя обеспечивают: высокую нагрузочную способность при минимальных габаритах привода; конструкция вдвое компактней и легче редукторов других видов; не требует обслуживания. |
|
ЛАЗЕРНЫЙ ИСТОЧНИК RYCUSЛазерный источник от ведущего производителя Raycus. Высокая электрооптическая эффективность, отличное качество луча, высокая плотность энергии, широкий диапазон модуляции частоты, высокая надежность, длительный срок службы, отсутствие необходимости в обслуживании, возможность настройки длины выходного оптоволокна, безопасность и надежность благодаря защитному окну QBH, компактные размеры, простота установки. |
 |
ЛАЗЕРНАЯ ГОЛОВКА HSG
o Точность фокусировки до 0,01 мм. |
|
СИСТЕМА ОХЛАЖДЕНИЯ HANLIАвтоматический чиллер для охлаждения излучателей лазерных станков. Имеет два независимых контура охлаждения что позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник и лазерную головку. |
|
АСПИРАЦИОННАЯ УСТАНОВКААспирационная установка для удаления пыли и гари после процесса резки. |

|

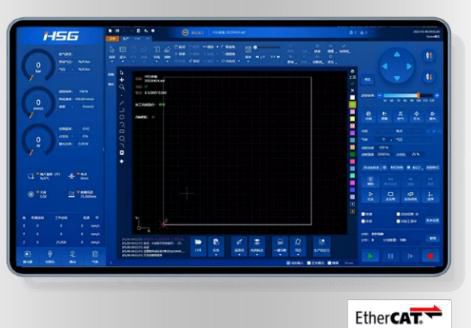

СИСТЕМА УПРАВЛЕНИЯHSGX V2.0 с поддержкой русского и английского языков, автоматической раскладкой, адаптивным поиском края, библиотекой материалов. Интеллектуальные функции: многоступенчатая перфорация, автоматическое ускорение на поворотах, компенсация погрешностей. Поддерживаемые форматы файлов: dxf, dwg, igs, plt, AI. Программа раскладки HSG-TTN. |
|
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИАвтоматическая система смазки обеспечивает своевременную и рациональную смазку оборудования для обеспечения нормальной и высокой скорости работы и имеет функцию сигнала тревоги при низком уровне жидкости. |
КОМПЛЕКТАЦИИ И ОПЦИИ
|
Автоматическая загрузка R1-AL65-AАвтоматическая система загрузки нескольких труб. Диапазон загрузки: - Круглая труба (диаметр 15–120 мм), - Квадратная труба (сторона 15–120 мм), - Прямоугольная труба (каждая сторона ≤ 120 мм); - Максимальный вес одной трубы: 50 кг; Особенности загрузки: - Требуется ручное вмешательство при подаче заготовок меньше 110 мм; - Длина загрузки: 4800–6500 мм; - Максимальная вместимость загрузчика: 1.5 тонны (макс. зона хранения 450х450 мм); - Общая мощность/ток: 3.45 кВт / 7 А; |
|

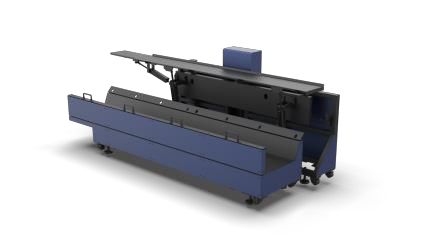

Разгрузочная система с функцией сопровождения R1-AU25-FТехнические параметры: - Круглая труба (диаметр 8–120 мм), - Квадратная труба (сторона 8–85 мм), - Прямоугольная труба (каждая сторона ≤ 85 мм); - Максимальная длина трубы: ≤ 2500 мм; - Общая мощность/ток: 1.3 кВт / 2.6 А. |
|

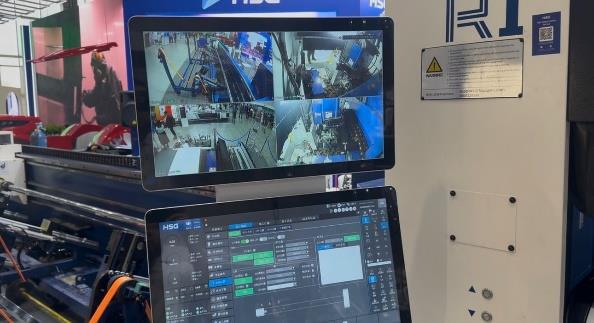

Система безопасностиСтанок оснащен системой видеомониторинга (4 камеры) с выводом изображения на дублирующий монитор. Зона загрузки защищена активной системой безопасности с датчиками приближения для контроля несанкционированного доступа. |
|
0 остаток (подвижный патрон)Функция смещения патрона, которая позволяет сократить длину остатков за счет перемещения патрона. Минимальный остаток - всего 50 мм - позволяет эффективно использовать дорогостоящий материал. |

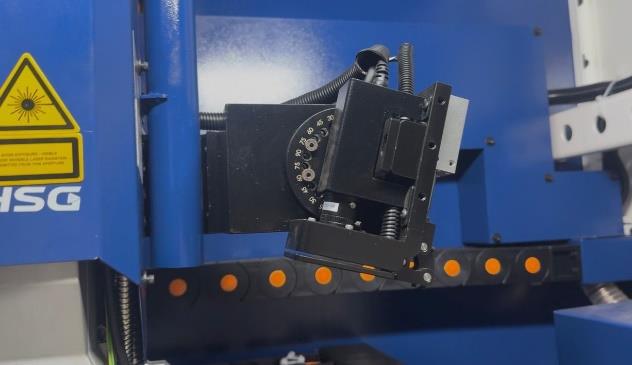

 | Контроль сварного шваЭто интеллектуальная система сканирования заготовки, которая автоматически находит технологический шов на трубе и корректирует положение реза. |
СЕРВИС

|
ПОЛНЫЙ КОМПЛЕКС УСЛУГГарантия на всё поставляемое оборудование от 12 до 36 месяцев. Пуско-наладочные работы производятся бесплатно специалистами ТОО ДСП ЦЕНТР (Prostanki.kz). Постоянная онлайн поддержка напрямую от завода и от представительства в Казахстане. Расходы, связанные с выездом мастера-наладчика за пределы города Алматы, оплачиваются отдельно. Отгрузка оборудования осуществляется со склада в городе: Алматы, Айнабулак-2, 56В. |
ПРИМЕР ПОЛУЧАЕМЫХ ИЗДЕЛИЙ
СЕТЬ ПРОДАЖ
В структуру HSG входит 13 филиалов и более 30 сервисных центров в разных частях планеты. Производственная площадь составляет 80.000 кв. метров!
Штаб-квартира находится в Фошане (КНР), продукция завода ориентирована на мировой рынок. Основной научно-исследовательский центр HSG находится в префектуре Тиба (Япония). На сегодняшний день более 18.000 пользователей по всему миру пользуются оптоволоконными лазера и труборезами завода HSG, и это число продолжает расти.
