Оптоволоконный лазерный станок MetalTec CAMRY 3000W
- Мощность, кВт: 3000W
- Вес, кг: 2300 кг
| Мощность, кВт | 3000W |
| Вес, кг | 2300 кг |
| Двигатели по осям X, Y, кВ | Серводвигатель Leadshine 0,75 кВт (Тайвань) |
| Двигатель по оси Z, кВт | Серводвигатель Leadshine 0,4 кВт (Тайвань) |
| Минимальная ширина резки, мм | 0,12 |
| Максимальная скорость холостого хода, м/мин | до 100 |
| Максимальная скорость резки, м/мин | до 30 |
| Максимальная толщина резки, мм (Углеродистая сталь) | 10 |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | METALTEC CH 3000 |
| Производитель лазера | MAXPHOTONICS |
| Мощность лазера, Вт | 3000 |
| Длина волны лазера, мм | 1070 |
| Срок работы лазера, ч | до 100.000 |
| Гарантия на лазерный источник | 2 года |
| Гарантия на станок | 2 года |
| Ускорение | до 1G |
| Точность повторного позиционирования, мм | ±0,02 |
| Точность позиционирования, мм | ±0,03 |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Редуктор | SHIMPO - NIDEC (Япония) |
| Смазка | Централизованная система смазки |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Система управления | RU CUT V.2 (NESTING) - локализация для Российского рынка |
| Датчик высоты | Автоматический |
| Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) |
| Передача по осям X, Y | Двухприводные зубчатаыe шестерня - рейка GARRETSON (Германия) |
| Направляющие по осям X, Y, Z | LAPPINGS (Тайвань) - 25 мм (квадратного сечения) |
| Вид охлаждения | Чиллер HUA KU (Китай) |
| Рабочая зона (X x Y), мм | 1530 x 3050 |
| Длина, мм в упаковке | 4400 |
| Ширина, мм в упаковке | 2200 |
| Высота, мм в упаковке | 1600 |
| Вес, кг в упаковке | 2300 |
НАЗНАЧЕНИЕ
Оптоволоконный лазерный станок MetalTec CAMRY предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.ОБЛАСТЬ ПРИМЕНЕНИЯ
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения. Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке. Высокое качество лазерного луча. Простота и удобство наладки и настройки.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
ЦЕЛЬНОСВАРНАЯ СТАНИНА
|
|
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
|
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ)Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка YYC (ТАЙВАНЬ). Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
|
|

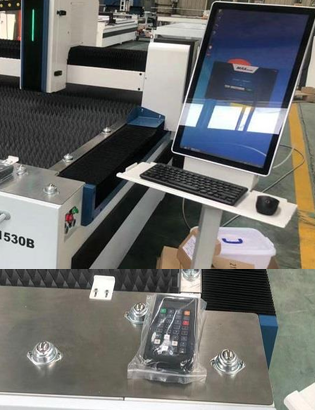

СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У
|
|
ЛАЗЕРНЫЙ ИСТОЧНИК
|
|
ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 (АВТОФОКУС)Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. Лазерная головка с системой преодоления препятствий SAFE 360. |
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ) И РЕДУКТОРЫ SHIMPO-NIDECДля перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по осям XY – 0,75 кВт. Двигатель по оси Z – 0,4 кВт. Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RU CUT V2 (SC2000 NESTING)
|
|
АСПИРАЦИОННАЯ УСТАНОВКА
|
|
ПРОМЫШЛЕННЫЙ ЧИЛЛЕРАвтоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|
ИГОЛЬЧАТЫЙ СТОЛ
|
