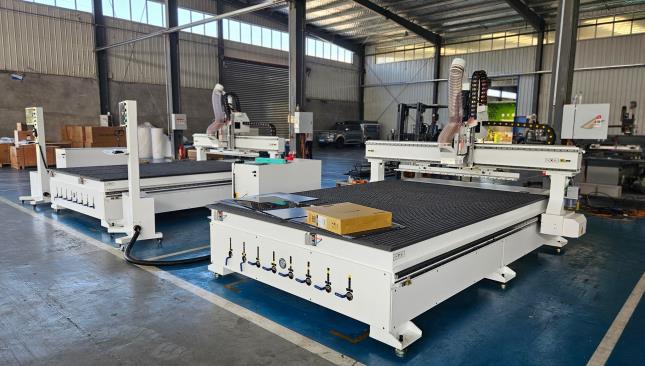

Фрезерно-гравировальный станок с ЧПУ Zaitec 2128 AVTQ9

НАЗНАЧЕНИЕ

ОСОБЕННОСТИ

КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА

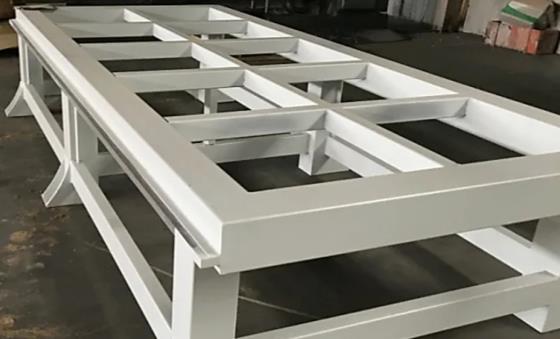

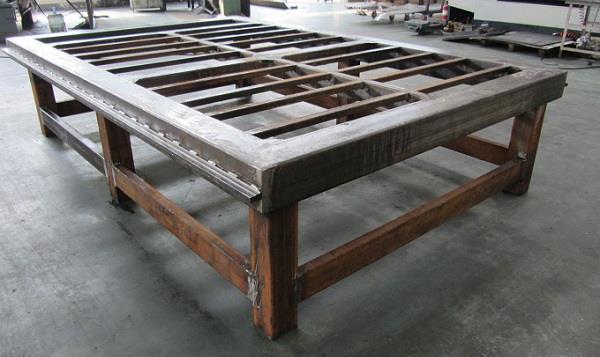

	ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка технологических пазов и площадок производится за одну установку, что обеспечивает правильное размещение на станине всех комплектующих и в последствии высокую точность обработки.

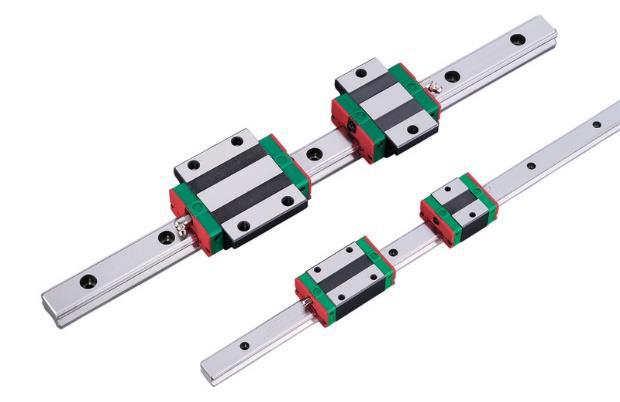

	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ 25мм J&T (Тайвань) За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точных параметров. Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель.

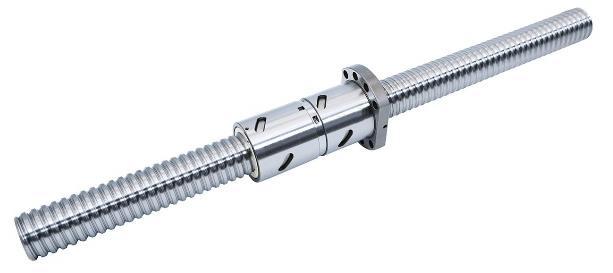

	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ Данная система обеспечивает высокоточное перемещение портала, суппорта и шпинделя по оси Z и полностью исключает возможность люфта.

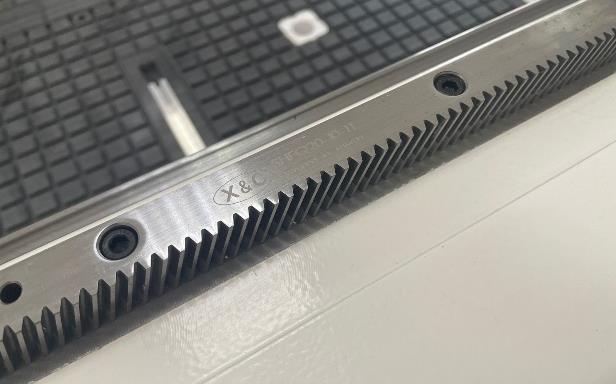

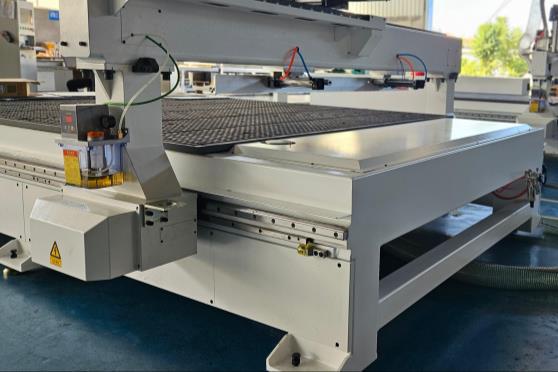

	КОСОЗУБАЯ РЕЙКА Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

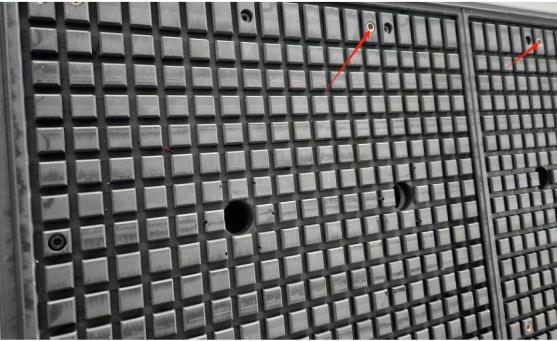

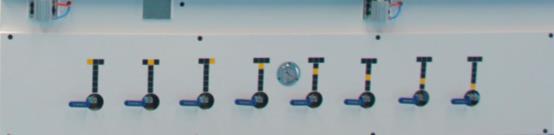

	ВАКУУМНЫЙ РАБОЧИЙ СТОЛ Алюминиевый рабочий стол, покрытый износостойким пластиком, имеет подготовку под вакуум (8 зон), которая при подключении вакуумного насоса обеспечивает надёжное крепление заготовок.

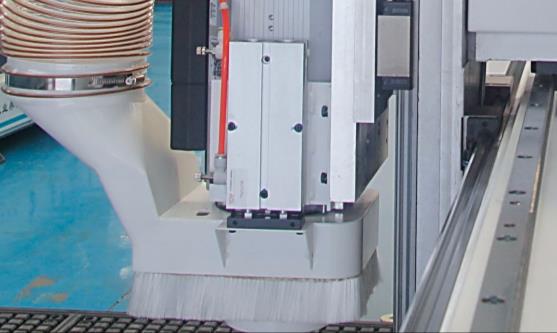

	АСПИРАЦИОННЫЙ КОЖУХ В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок также укомплектован пылеулавливающим агрегатом мощностью 3 кВт и 2 мешками.

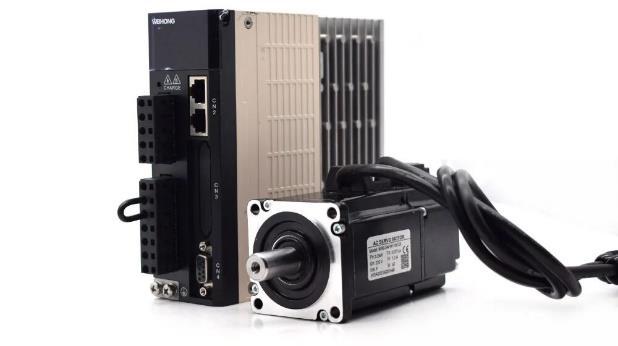

	СЕРВОДВИГАТЕЛИ LEADSHINE Для перемещения по всем осям в конструкции станка применены промышленные серводвигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

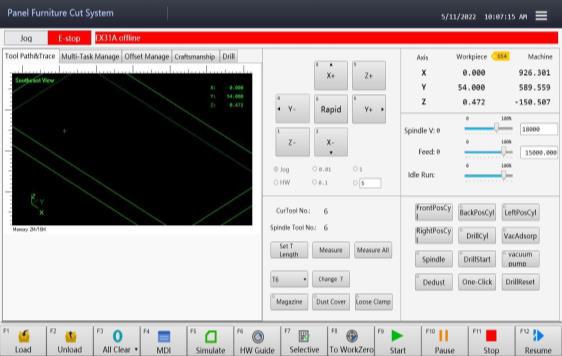

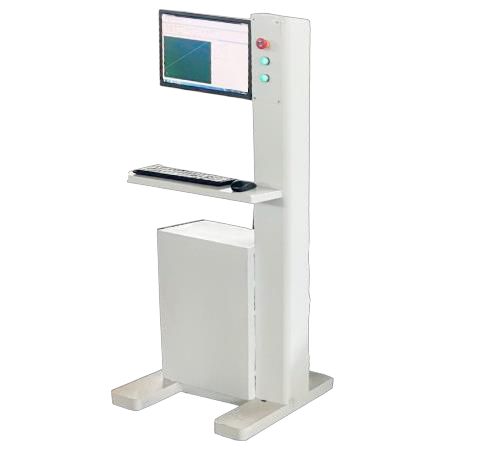

	УПРАВЛЕНИЕ WEIHONG И СТОЙКА УПРАВЛЕНИЯ Надежная и простая система управления на базе ПК. Позволяет, не отходя от станка корректировать g-code, производит управление всеми перемещениями станка напрямую с компьютера, осуществляет запуск программ, просмотр симуляций, позволяющих выявить ошибки, которые могли возникнуть во время обработки. В комплекте со станком поставляется промышленная стойка управления с ПК, экраном, клавиатурой и мышкой. Данная система поддерживает возможность удаленного подключения и диагностики.

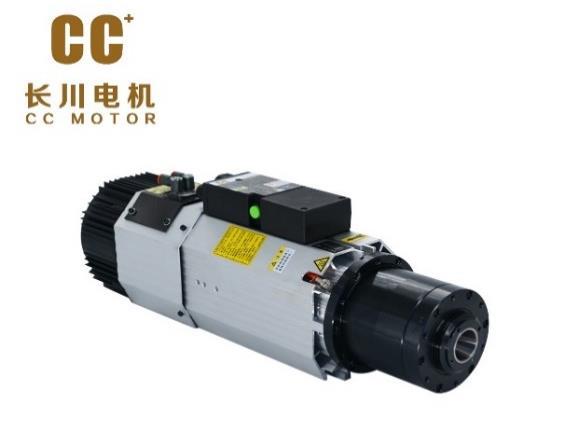

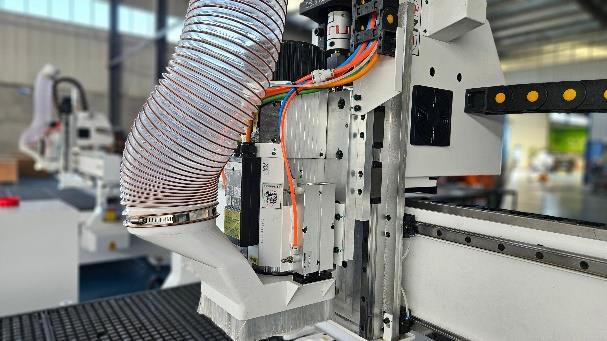

	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ «CC» В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (9 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой, за которыми нужно следить). Тип патрона ISO-30 ER32

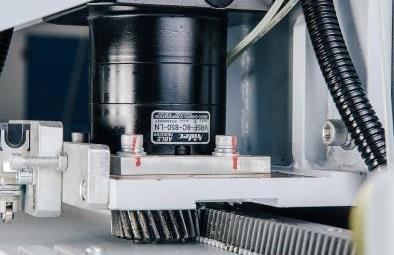

	ПЛАНЕТАРНЫЕ РЕДУКТОРЫ (Япония) Планетарные редукторы SHIMPO VRSF-8C-1000-LV в связи с сервомоторами дают такие преимущества как: возможность работы на больших ускорениях и увеличение крутящего момента. В итоге мы получаем высокотехнологичный и производительный станок, который выполняет большинство поставленных задач.

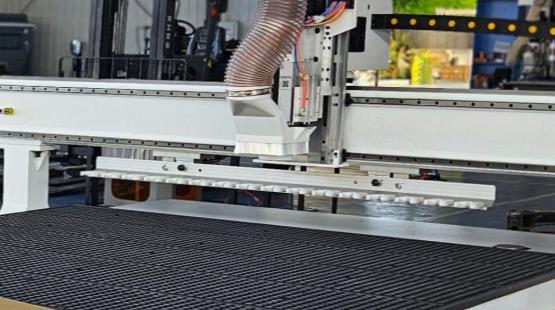

	ЛИНЕЙНАЯ АВТО СМЕНА ИНСТРУМЕНТА Данная модель имеет авто смену инструмента линейного типа на 16 патронов расположенную под порталом.

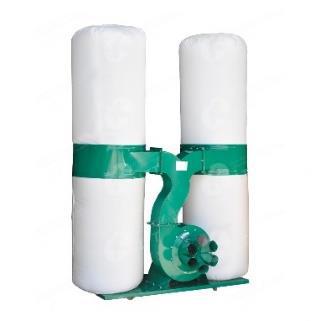

	АСПИРАЦИОННАЯ УСТАНОВКА Пылеулавливающий агрегат с рекомендуемой производительностью от 3.000 м3/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки

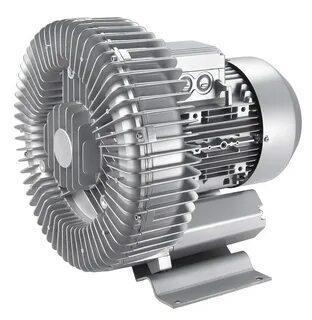

	ВИХРЕВОЙ ВАКУУМНЫЙ НАСОС Двухконтурный вакуумный насос вихревого типа предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой. Мощность: 7,5 кВт; Производительность: 530 м3/час.

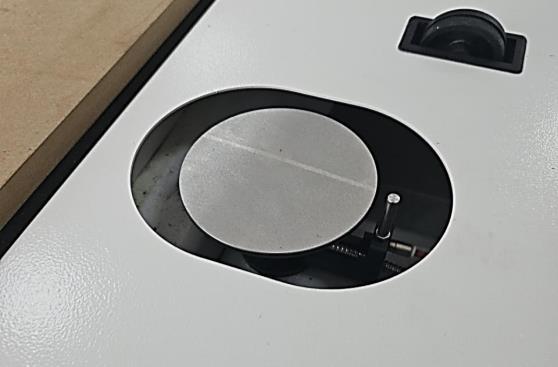

	ДАТЧИК КАЛИБРОВКИ ВЫСОТЫ ИНСТРУМЕНТА Стационарный датчик высоты инструмента (диаметр 10 см) установлен с задней части станка. Данное расположение уменьшает риск повреждения датчика.
	АВТОМАТИЧЕСКАЯ СМАЗКА Станок оснащен бачком для централизованной смазки всех линейных направляющих.





О ЗАВОДЕ

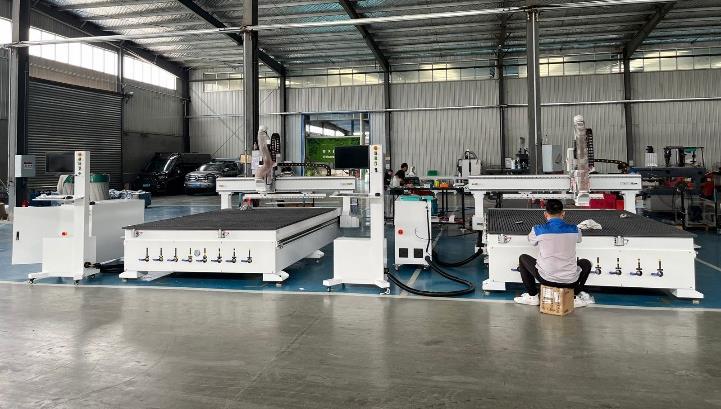

Zaitec Machinery на протяжении 15 лет является одним из самых крупных заводов производителей станков и оборудования для производства мебели в Китае и средней Азии. Со штаб-квартирой и производственными участками в Гуанчжоу и Тайване. Основными продуктами завода являются: автоматизированные кромкооблицовочные станки, форматно-раскроечные станки, а также фрезерно-гравировальные станки ЧПУ.
