Кромкооблицовочный станок Zaitec 480JS

Краткие характеристики

Скорость подачи, м/мин: 16-20
Узел предварительного фрезерования: с прифуговкой
Мощность, кВт: 13.8
Вес, кг: 1350

Все характеристики

Нет в наличии

Доставка и шеф-монтаж

Стоимость включает проведение пуско-наладочных работ в пределах Алматы. Дополнительные расходы, связанные с выездом мастера-наладчика за пределы города, не включены в стоимость. Место передачи оборудования - Алматы, Айнабулак, 56В. Доставка по городу Алматы бесплатна, при отправки в другие города, логистика осуществляется через транспортную компанию, выбранную клиентом, и оплачивается дополнительно.

5 892 000

Заказать

Скачать документацию

Технические характеристики

Описание

Транспортные данные

Отзывы

Видео

Скорость подачи, м/мин	16-20
Узел предварительного фрезерования	с прифуговкой
Мощность, кВт	13.8
Вес, кг	1350
Габаритные размеры, мм (длина х ширина х высота)	4300х750х1300
Питающие напряжение	380
Толщина кромочного материала, мм	0.4 - 3
Мин. размеры обрабатываемой детали, мм	120х90
Рабочее давление пневмосистемы, МПа	0.6
Потребление воздуха, л/мин	400
Толщина детали, мин/макс, мм	12 - 50

НАЗНАЧЕНИЕ

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

СХЕМА ОБРАБОТКИ

Узел подачи разделяющей жидкости

Предварительное фрезерование (прифуговка)

Пресс группа и клеевая ванна

2-х моторная торцовка

Узел радиусного фрезерования свесов

Узел радиусного циклевания

Узел плоского циклевания

Полировальный узел

Узел подачи очищающей жидкости

ОСОБЕННОСТИ

Узел предварительного фрезерования с алмазными фрезами;

Встроенное управление по путевым точкам для бесконтактного управления агрегатами;

Станок оснащен инфракрасной лампой нагрева торца заготовки;

Индивидуальный частотный преобразователь для каждого рабочего узла;

Освещение в защитной кабине станка;

Подъем и опускание прижимной балки с пульта управления станком;

Усиленные стойки (крепления) узлов к станине отличительная особенность станков тяжелой и промышленной серии;

Регулировка передних и задних свесов кромки с панели управления;

Станок имеет форсунки для подачи: разделяющей и очищающей жидкостей, а также плоскую циклю.

КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА

	УПРАВЛЕНИЕ Управление станком осуществляется с помощью специального пульта оборудованным промышленным дисплеем с системой «Touch screen». Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке.
	КОНВЕЙЕР Долговечная и надежная конструкция конвейера. Износостойкие башмаки в сочетании с резиновыми прижимными роликами обеспечивают точное перемещение заготовок. Смазка ЕР0 и ЕР2. • Мощность: 1,5 кВт; • Частота: 60 Гц; • Скорость вращения: 1420 об/мин.
	БЛОК ПОДГОТОВКИ ВОЗДУХА Регулировка давления и точный контроль подачи воздуха. Состоит из резервуара с маслом (пневматическое НО-32Р) для смазки системы масляным туманом, фильтра тонкой очистки и блока контроля распределения. Необходимое давление 6-8 bar. Диаметр пневмотрубки 12 мм (основной) и 8 мм (жидкости).
	УЗЛЫ НАНЕСЕНИЯ ЖИДКОСТЕЙ На станке установлены узлы нанесения разделяющей и очищающей жидкостей. Для уменьшения остатков клея и прочего мусора на плоскостях заготовок.
	ПРЕДВАРИТЕЛЬНОЕ ФРЕЗЕРОВАНИЕ Узел предварительного фрезерования оснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки. Предварительное фрезерование справляется со «ступенькой» от подрезной пилы, сколами. Узел оснащен алмазными фрезами высотой 40 мм (ø125 х 30 H40 L/R).

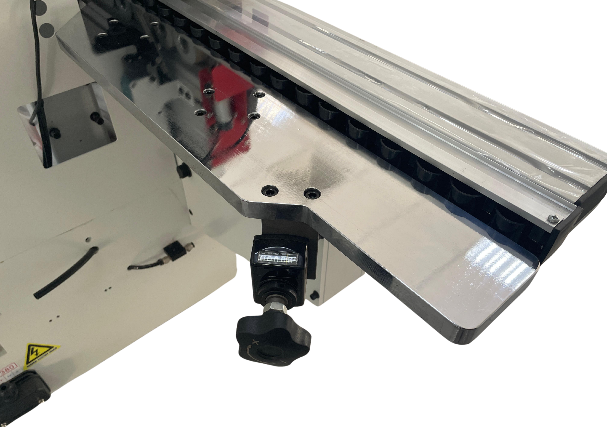

	РЕГУЛИРОВКА ТОЛЩИНЫ СЪЕМА Толщина съема узлом предварительно фрезерования регулируется счетчиком на планке при подаче. Данное решение облегчает процесс настройки узла для оператора станка.
	УСТРОЙСТВО ПОДАЧИ Система определения интервала подачи заготовки - предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла. Автоматическая система измерения толщины заготовки - если толщина панели превышает заданную, то станок автоматически останавливается.
	ИНФРАКРАСНАЯ ЛАМПА Улучшает качество приклейки кромки к детали. В два раза эффективней в сравнении с нагревом торца заготовки при помощи ТЭНа на планке подачи станка. Рабочая температура инфракрасной лампы около 100 °С. Мощность лампы: 1,7 кВт. Особо актуальна в зимний период времени.
	КЛЕЕВОЙ УЗЕЛ Классическое расположение клеевой ванны ниже относительно клеенаносящего вала. Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка. Бачок предназначен клей-расплава EVA с емкостью около 4 л. Чувствительная регулировка подачи клея для того, чтобы обеспечить рациональное использование клея.
	ДАВЛЕНИЕ НА ПРЕСС ГРУППЕ Задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. Узел имеет 3 прижимных ролика. 2 из которых имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали, 3-й ролик - прорезиненный для более деликатного прижима. Ролики имеют дополнительные ножи для удаления излишков клея.

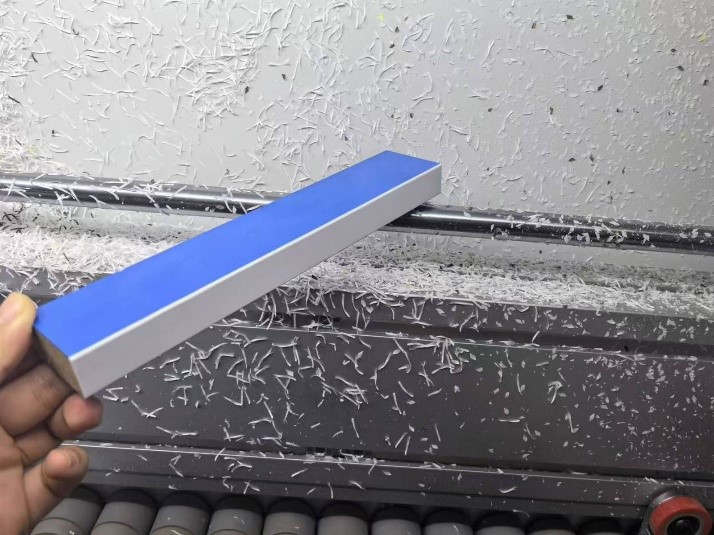

	УЗКАЯ ЗАГОТОВКА Станок имеет дополнительные ролики для конвейерной ленте что дает возможность кромления узкой заготовки (45х300 мм).
	УЗЕЛ ТОРЦОВКИ Оснащен двумя высокочастотными электродвигателями. Перемещение пильных узлов осуществляется по специальным линейным направляющим. Узел оснащен системой автоматической смазки направляющих, а также собственным аспирационным патрубком. Мощность: 0,35 кВт; Частота: 200 Гц; Скорость вращения: 12 000 об/мин; 2 пилы Ø104 х 22 Z30.
	УЗЕЛ РАДИУСНОГО ФРЕЗЕРОВАНИЯ Состоит из двух высокочастотных электродвигателей, оснащенных радиусными фрезами, которые позволяют обрабатывать кромочный материал толщиной 0,4 – 3,0 мм. Деталь отслеживается с помощью больших круглых копиров, эта конструкция предотвращает появление брака во время фрезеровки. • Мощность: 0,75 кВт; • Частота: 200 Гц; • Скорость вращения: 12 000 об/мин; Перенастройка на толщину кромочного материала с помощью счетчиков. На каждом двигателе установлены фрезы R2.
	РАДИУСНАЯ ЦИКЛЯ Узел радиусного циклевания оснащен двумя твердосплавными радиусными ножами, которые после фрезеровки кромки снимают тонкий слой с отфрезерованной части кромки, в результате мы получаем ровную обработанную поверхность.
	АВТОМАТИЧЕСКАЯ СМАЗКА Автоматическая система смазки узла двухмоторной торцовки и узла предварительного фрезерования. Расположение на видном месте для визуального контроля уровня жидкости (гидравлическое масло НО-68Н). Регулировка частоты подачи смазочного материала на агрегаты.
	КОНТЕЙНЕР ДЛЯ ОТХОДОВ ЦИКЛЕВАНИЯ Над узлом радиусной цикли располагается специальный контейнер для сбора отходов после процесса радиусного циклевания. Предотвращает попадание длинных отходов кромки в каналы аспирации. Упрощает обслуживание и чистку станка.
	УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с клеевого соединения. Быстрый вывод узла из рабочей зоны с помощью рычажка. После узла плоского циклевания установлены форсунки очищающей жидкости.
	УЗЕЛ ПОЛИРОВКИ Осуществляет полировку обработанной части кромки. Оснащен 2-мя двигателями: • Мощность: 0,37 кВт; • Частота: 50 Гц; • Скорость вращения: 1400 об/мин; • Диаметр кругов Ø 150 х Ø 22.
	ЭЛЕКТРОВЫКЛЮЧАТЕЛИ Главный выключатель для подачи питания (Вкл/Выкл). Выносная кнопка/пульт для наладки и перенастройки станка. Кнопка аварийной остановки на пульте управления и задней части станка.
	КОМПЛЕКТ ИНСТРУМЕНТОВ Каждый станок поставляется с базовым набором иснтрумента.
	ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ Высококачественные и надежные электронные компоненты европейского производства Siemens.
	ПОЛНЫЙ КОМПЛЕКС УСЛУГ Гарантия на всё поставляемое оборудование 12 месяцев. Пуско-наладочные работы производятся бесплатно (расходы, связанные с выездом мастера-наладчика за пределы города Алматы, оплачиваются отдельно). Отгрузка оборудования осуществляется со склада в городе Алматы.

О ЗАВОДЕ

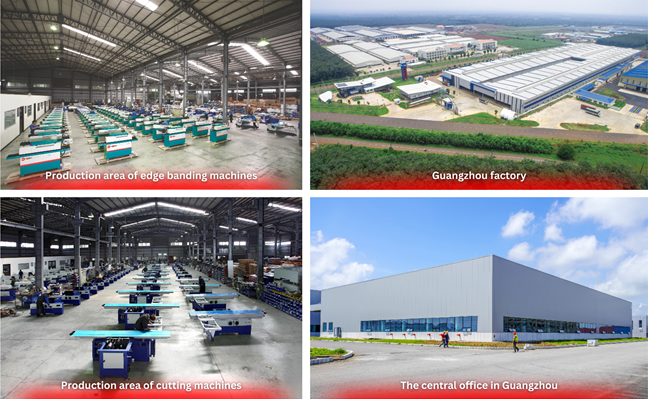

Zaitec Machinery на протяжении 15 лет является одним из самых крупных заводов производителей станков и оборудования для производства мебели в Китае и средней Азии. Со штаб-квартирой и производственными участками в Гуанчжоу и Тайване. Основными продуктами завода являются: автоматизированные кромкооблицовочные станки, форматно-раскроечные станки, а также фрезерно-гравировальные станки ЧПУ.
