Сверлильно-присадочный станок с ЧПУ WDMAX DN-610NH (KDT KD-610NH)

Краткие характеристики

Частота вращения шпинделей сверлильных групп, об/мин: 50
Количество сверлильных групп: 2
Выгрузка заготовок: спереди
Пазовальный узел: да
Мощность, кВт: 21,9
Вес, кг: 2600

Все характеристики

Нет в наличии

Доставка и шеф-монтаж

Стоимость включает проведение пуско-наладочных работ в пределах Алматы. Дополнительные расходы, связанные с выездом мастера-наладчика за пределы города, не включены в стоимость. Место передачи оборудования - Алматы, Айнабулак, 56В. Доставка по городу Алматы бесплатна, при отправки в другие города, логистика осуществляется через транспортную компанию, выбранную клиентом, и оплачивается дополнительно.

16 636 000

Заказать

Технические характеристики

Описание

Отзывы

Частота вращения шпинделей сверлильных групп, об/мин	50
Количество сверлильных групп	2
Выгрузка заготовок	спереди
Пазовальный узел	да
Мощность, кВт	21,9
Вес, кг	2600
Габаритные размеры, мм (длина х ширина х высота)	5260х2277х2190
Толщина панели, мм	9～60
Толщина панели, мм.	35～1000
Аспирационный патрубок Ø в мм	Верх: 5,5 кВт; Низ: 3,5 кВт
Количество цилиндров давления	70～3000
Минимум сжатого воздуха (Бар)	0,6
Максимальная скорость оси Y	140
Максимальная скорость оси Z	90
Количество горизонтальных шпинделей для сверления в торцы, шт.	8
Количество вертикальных шпинделей для сверления в пласть (снизу), шт.	9
Количествово вертикальных шпинделей для сверления в пласть (сверху), шт.	12
Длина обрабатываемой детали, мм.	70～3000
Ширина обрабатываемой детали, мм.	Верх: 12(В)+8(Г)+1(Ф); Низ: 9(В)
Размер пазовальной пилы	ф120204 мм
Фрезерный агрегат (верхняя группа), кВт	5,5
Фрезерный агрегат (нижняя группа), кВт	3,5
Количество захватов	2

Габаритные размеры станка в упаковке

Длина, мм в упаковке	3950
Ширина, мм в упаковке	2300
Высота, мм в упаковке	2425

НАЗНАЧЕНИЕ

Сверлильно-присадочный центр с ЧПУ Zaitec WDMAX 610H предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали и фрезерования криволинейных и прямых пазов.

ОСОБЕННОСТИ

Загрузка и выгрузка заготовок с передней стороны станка. Работа на станке 1 оператором. Экономия места до 22%;
Комплектация с пазовальным узлом для создания линейного паза 50-650 мм;
Программное обеспечение может моделировать путь обработки, прогнозировать время обработки;
Статистика записи обработки, просмотр хода производства в режиме реального времени.

КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА

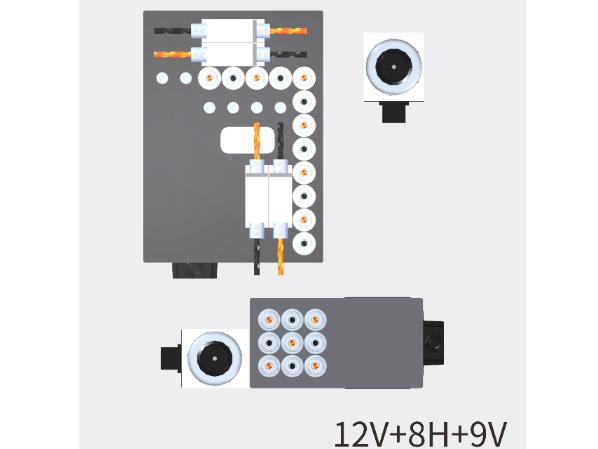

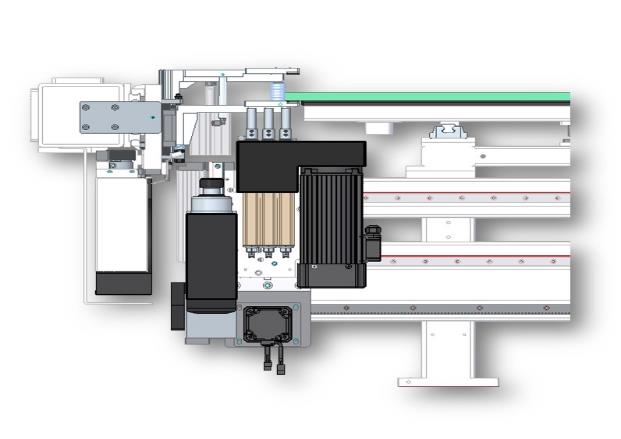

	КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУПП Компоновка верхней сверлильной группы: 12 – вертикальных шпинделей; 8 – горизонтальных шпинделей. Компоновка нижней сверлильной группы: 9 – вертикальных шпинделей. В стандартной комплектации установлены два фрезерных узла, верхний 5,5 кВт + нижний 3,5 кВт.
	ЗАХВАТЫ ДЛЯ ЗАГОТОВОК Два автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT.
	ОПТИМИЗИРОВАННАЯ ЗОНА ДЛЯ СВЕРЛЕНИЯ Нижняя сверлильная группа охватывает всю рабочую зону с нижней части заготовки, что повышает скорость и эффективность обработки
	ПОЗИЦИОННЫЙ СТЕРЖЕНЬ С ТРЕМЯ ПОДШИПНИКАМИ Верхняя и нижняя часть захватов имеет прорезиненную поверхность. Позиционные стержни в которую упирается заготовка так же оснащены подшипниками благодаря чему минимизируется риск появления царапин при перехвате заготовок.
	СКОРОСТЬ ЗАХВАТОВ Максимальная скорость перемещения составляет 140 м/мин. Никаких остатков пыли на захватах.

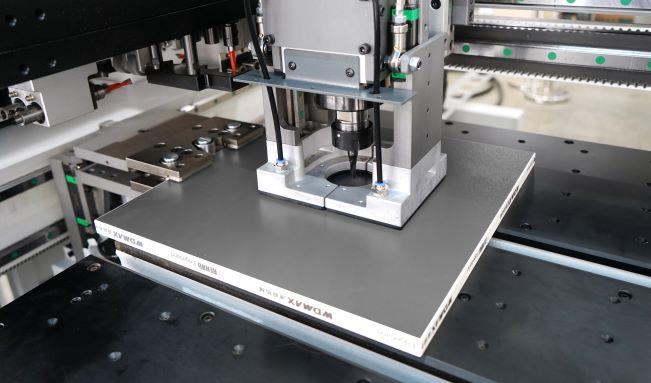

	ПРИЖИМНАЯ ПЛАСТИКА (патент KDT) Узел фрезерования оснащен дополнительной прижимной пластиной которая минимизирует вибрации и повышает точность при обработке.

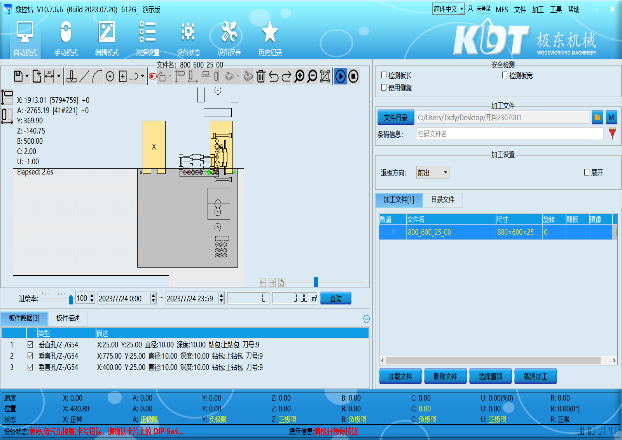

	НОВАЯ СИСТЕМА УПРАВЛЕНИЯ Прогнозируемое сверление: интеллектуальный алгоритм ИИ, планирование оптимального пути повышают эффективность на 15%.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Станки (KDT, WDMAX, Master Wood) имеют все необходимые постпроцессоры для интеграции программного обеспечения «БАЗИС Мебельщик».
	СКАНЕР Сканер для считывания штрих кода идет в базовой комплектации со станком.
	ПОЛНЫЙ КОМПЛЕКС УСЛУГ Гарантия на всё поставляемое оборудование 12 месяцев. Пуско-наладочные работы производятся бесплатно (расходы, связанные с выездом мастера-наладчика за пределы города Алматы, оплачиваются отдельно). Отгрузка оборудования осуществляется со склада в городе Алматы.
