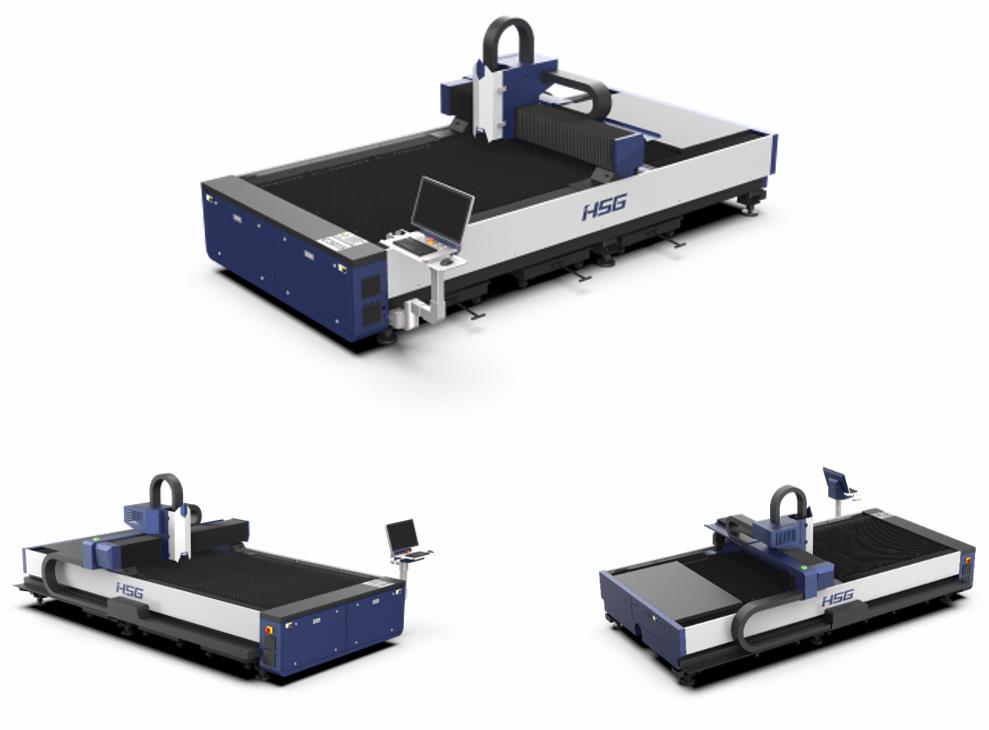

Оптоволоконный лазерный станок HSG C3015 3000W
Краткие характеристики
- Мощность, кВт: 3000W
- Вес, кг: 2600 кг
Все характеристики
Нет в наличии
Доставка и шеф-монтаж
Стоимость включает проведение пуско-наладочных работ в пределах Алматы. Дополнительные расходы, связанные с выездом мастера-наладчика за пределы города, не включены в стоимость. Место передачи оборудования - Алматы, Айнабулак, 56В. Доставка по городу Алматы бесплатна, при отправки в другие города, логистика осуществляется через транспортную компанию, выбранную клиентом, и оплачивается дополнительно.
14 104 000
Заказать
Технические характеристики
Описание
Отзывы
| Мощность, кВт | 3000W |
| Вес, кг | 2600 кг |
| Двигатели по осям X, Y, кВ | LEADSHINE (Тайвань) |
| Двигатель по оси Z, кВт | LEADSHINE (Тайвань) |
| Максимальная скорость холостого хода, м/мин | 120 м/мин |
| Тип лазера | Оптоволоконный |
| Режущая голова | HSG (WSX - Германия) |
| Производитель лазера | Raycus |
| Мощность лазера, Вт | 3000W |
| Срок работы лазера, ч | до 100.000 часов |
| Ускорение | 1.5 G |
| Точность повторного позиционирования, мм | ± 0.03 мм/мин |
| Точность позиционирования, мм | ± 0.05 мм/мин |
| Смазка | Автоматическая |
| Поддерживаемые форматы файлов | DXF, DWG, IGS, PLT, AL |
| Система управления | AlphaT 2.0 |
| Передача по оси Z | Шарико-винтовая пара LEITESEN |
| Передача по осям X, Y | Зубчатая рейка и линейные направляющие LAPPING / DTX |
| Вид охлаждения | Чиллер S&A |
| Рабочая зона (X x Y), мм | 3048 x 1524 мм |
НАЗНАЧЕНИЕ
Оптоволоконный лазер производства компании HSG - Laser для резки листов из черной и нержавеющей стали, и листов из цветных металлов. Стандартно поставляется с мощностью от 1500 до 3000 Вт.
ОСОБЕННОСТИ
1. Высокая жесткость и точность конструкции станины;
2. При длительном использовании не деформируется, а срок службы составляет более 10 лет;
3. Качественная резка обеспечивается надежным закреплением шестерни рейки и направляющих на цельнолитом портале;
4. Электрические компоненты производства компании Schneider Франция;
5. Интегрированная конструкция электрического шкафа, кабели не обнажены снаружи, занимают небольшое пространство;
6. Каждый кабель имеет номер, и его легко найти и проверить при сервисном обслуживании. Это сделано на основе стандарта CE;
7. Интеллектуальный пульт дистанционного управления;
8. Основные настройки просты и понятны, беспроводное управление одним касанием: калибровка, продувка, моделирование, резка, пауза;
9. Магнитный держатель, удобство переноски, простота работы.
2. При длительном использовании не деформируется, а срок службы составляет более 10 лет;
3. Качественная резка обеспечивается надежным закреплением шестерни рейки и направляющих на цельнолитом портале;
4. Электрические компоненты производства компании Schneider Франция;
5. Интегрированная конструкция электрического шкафа, кабели не обнажены снаружи, занимают небольшое пространство;
6. Каждый кабель имеет номер, и его легко найти и проверить при сервисном обслуживании. Это сделано на основе стандарта CE;
7. Интеллектуальный пульт дистанционного управления;
8. Основные настройки просты и понятны, беспроводное управление одним касанием: калибровка, продувка, моделирование, резка, пауза;
9. Магнитный держатель, удобство переноски, простота работы.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|

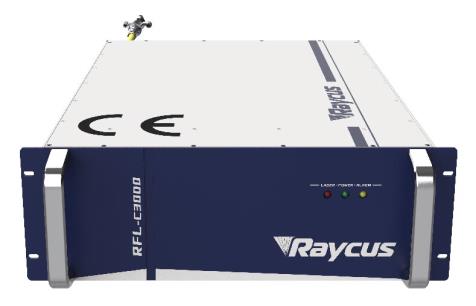

ЛАЗЕРНЫЙ ИСТОЧНИК RYCUSЛазерный источник от ведущего производителя Raycus. Высокая электрооптическая эффективность, отличное качество луча, высокая плотность энергии, широкий диапазон модуляции частоты, высокая надежность, длительный срок службы, отсутствие необходимости в обслуживании, возможность настройки длины выходного оптоволокна, безопасность и надежность благодаря защитному окну QBH, компактные размеры, простота установки. |
|

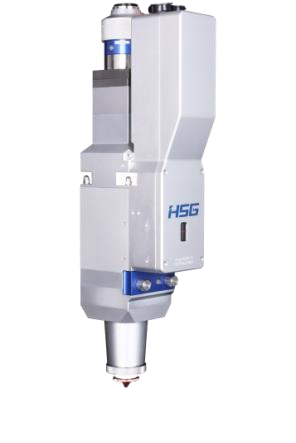

ЛАЗЕРНАЯ ГОЛОВКА HSGo Точность фокусировки до 0,01 мм. Благодаря встроенному сервомотору с замкнутым контуром скорость фокусировки значительно выше среднерыночного уровня, что позволяет достичь более высокой скорости прожига при резке толстых материалов. o Полная защита изнутри и снаружи. Оснащена двойной нижней защитной линзой, продлевающей срок службы основной линзы. Внешний корпус из нержавеющей стали защищает кабели от лазерных вспышек. |
|
ЗАЩИТА ОТ СТОЛКНОВЕНИЯ ЛАЗЕРНОЙ ГОЛОВКИРежущая головка и режущая поверхность, оснащенные модулем контроля безопасности, находятся на безопасном расстоянии в любое время. В то же время имеется функция остановки при прикосновении, что снижает риск столкновения. |
|

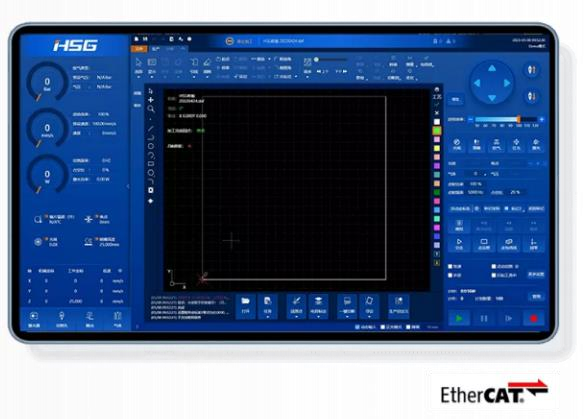

СИСТЕМА УПРАВЛЕНИЯШинное управление по протоколу EtherCAT обеспечивает высокую скорость управления в оптической и передающей системе волоконного лазерного станка HSG. Функции: обрыв линии, многоступенчатый прожиг, точное управление мощностью лазера, напоминание о техническом обслуживании, отчёт о процессе и др. |
|

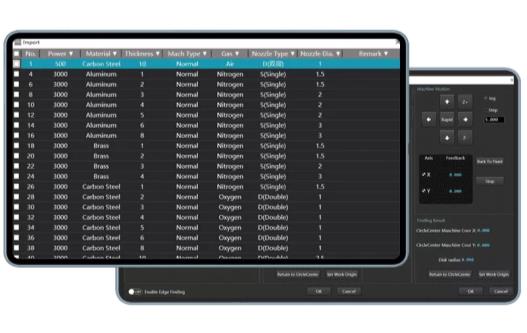

ПРОИЗВОДСТВЕННАЯ БАЗА ДАННЫХo Пользователи могут применять технологии резки из базы данных при обработке листов разного материала и толщины.
o Имеются различные технологии резки толстых листов, такие как воздушная резка, зенковка, идеальная чистовая резка (PFC), сверхбыстрый прожиг и другие.
|
|

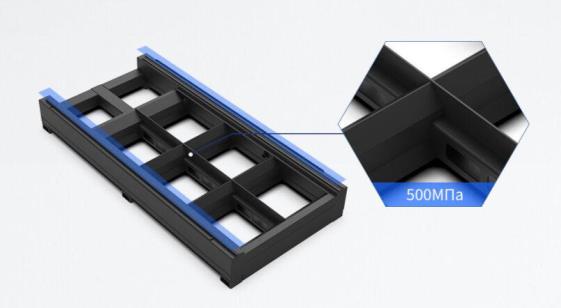

СТАНИНА СТАНКАСтанина сварена из высококачественной углеродистой конструкционной стали с пределом прочности на разрыв до 500 МПа. После высокотемпературного отжига сварочное напряжение устраняется, деформация предотвращается и становится более прочной. |
|

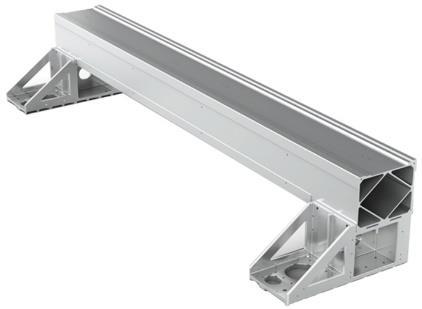

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯСтанки HSG имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. |
|

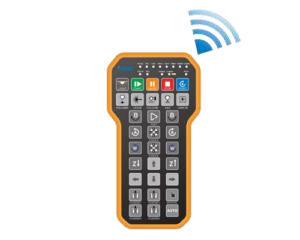

ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯНастройка кнопок проста и понятна, беспроводное управление одной кнопкой: калибровка, продувка, моделирование, резка, пауза. |
|

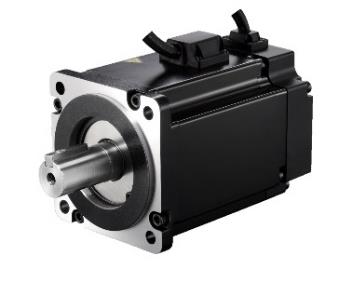

СЕРВОДВИГАТЕЛИ LEADSHINEДля перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|

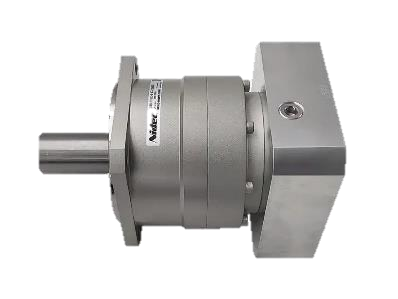

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ SHIMPO-NIDECПреимущества планетарного редуктора: o Большие удельные мощности при обеспечении; o высокой нагрузочной способности и минимальных габаритах привода; o Более высокий КПД; o Облегченная конструкция - вдвое компактней и легче редукторов других видов; o Не требуют обслуживания в процессе эксплуатации. |
|

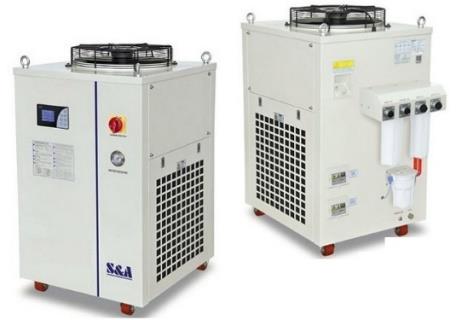

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР S&AАвтоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|

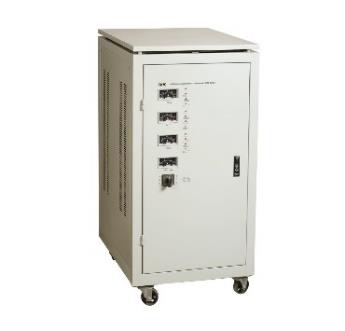

СТАБИЛИЗАТОР НАПРЯЖЕНИЯСтабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиту электро-компонентов от скачков напряжения в сети. |
|
АСПИРАЦИОННАЯ УСТАНОВКААспирационная установка для удаления пыли и гари после процесса резки. |
|
УДАЛЕНИЕ ОТХОДОВ РЕЗКИСтанок укомплектован паллетами, для удаления из под станка мелких отходов резки и изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно. |
|
ПОЛНЫЙ КОМПЛЕКС УСЛУГГарантия на всё поставляемое оборудование 12 месяцев. Пуско-наладочные работы производятся бесплатно (расходы, связанные с выездом мастера-наладчика за пределы города Алматы, оплачиваются отдельно). Отгрузка оборудования осуществляется со склада в городе Алматы. |
