Фрезерно-гравировальный станок с ЧПУ Zaitec 2130 MVT6L

Акция

Хит

Краткие характеристики

Система смены инструмента: ручная
Тип рабочего стола: Вакуумный (6 зон с «Т-пазами»)
Частота вращения шпинделя, об/мин: 0-18 000
Посадочный диаметр инструмента, наибольший, мм: 20 мм
Мощность, кВт: 6 кВт
Вес, кг: 1400

Все характеристики

В наличии

Доставка и шеф-монтаж

Стоимость включает проведение пуско-наладочных работ в пределах Алматы. Дополнительные расходы, связанные с выездом мастера-наладчика за пределы города, не включены в стоимость. Место передачи оборудования - Алматы, Айнабулак, 56В. Доставка по городу Алматы бесплатна, при отправки в другие города, логистика осуществляется через транспортную компанию, выбранную клиентом, и оплачивается дополнительно.

3 647 000

Заказать

Скачать документацию

Технические характеристики

Описание

Отзывы

Система смены инструмента	ручная
Тип рабочего стола	Вакуумный (6 зон с «Т-пазами»)
Частота вращения шпинделя, об/мин	0-18 000
Посадочный диаметр инструмента, наибольший, мм	20 мм
Мощность, кВт	6 кВт
Вес, кг	1400
Габаритные размеры, мм (длина х ширина х высота)	3600х2350х1400
Частота тока, Гц	50
Перемещение шпинделя по оси Z, мм	180
Тип передачи по оси Z	ШВП
Тип передачи по оси X и Y	Косозубые рейки
Тип электродвигателей перемещения	Шаговые двигателя
Скорость рабочего хода, м/мин	0-10
Скорость холостого хода, м/мин	0-17
Мощность шпинделя, кВт	6 кВт (HQD)
Тип охлаждения шпинделя	Воздушное
Тип цанги	ER32
Система управления	NC Studio (ПК на промышленной стойке управления)
Датчик высоты	Стационарный
Направляющие по осям X, Y, Z	Направляющие прямого сечения

НАЗНАЧЕНИЕ

Фрезерно-гравировальный станок ZaiTEc Zt-2130 MVT6L используется для высокоточной 2D и 3D фрезеровки, а также гравировальных работ по различным материалам. Широко применяется в различных отраслях промышленности, таких как изготовление мебели, дверей, фасадов, рекламы, сувенирной продукции, мастер моделей и многих других.

ОСОБЕННОСТИ

Рабочий стол 2100х3000 мм с 6 вакуумными зонами, так же имеет «Т-пазы» для механического крепления заготовок;
Шпиндель производства HQD с воздушным охлаждением и аспирационным кожухом;
Полноценная стойка управления NC Studio;
Бачок с автоматической смазкой направляющих;
Высокоточные шаговые двигателя по всем осям.

КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА

	ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка технологических пазов и площадок производится за одну установку, что обеспечивает правильное размещение на станине всех комплектующих и в последствии высокую точность обработки.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точных параметров. Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель.
	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ Данная система обеспечивает высокоточное перемещение портала, суппорта и шпинделя по оси Z и полностью исключает возможность люфта.
	КОСОЗУБАЯ РЕЙКА Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.
	ВАКУУМНЫЙ РАБОЧИЙ СТОЛ Алюминиевый рабочий стол, покрытый износостойким пластиком, имеет подготовку под вакуум (8 зон), которая при подключении вакуумного насоса обеспечивает надёжное крепление заготовок.
	АСПИРАЦИОННЫЙ КОЖУХ В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок также укомплектован пылеулавливающим агрегатом мощностью 3 кВт и 2 мешками.
	УПРАВЛЕНИЕ NC STUDIO И СТОЙКА УПРАВЛЕНИЯ Надежная и простая в использовании плата управления для коммутации станка с ПК. Позволяет, не отходя от станка корректировать g-code, производит управление всеми перемещениями станка напрямую с компьютера, осуществляет запуск программ, просмотр симуляций, позволяющих выявить ошибки, которые могли возникнуть во время обработки. В комплекте со станком поставляется специальный компьютер и монитор, что позволяет приступить к работе сразу после получения и настройки станка.
	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ HQD Высокая частота вращения (18 000 об/мин) и оптимальная мощность (6 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой, за которыми нужно следить).
	ВЫСОКОЧАСТОТНЫЕ ШАГОВЫЕ ДВИГАТЕЛЯ Для автоматического позиционирования заготовки. Удобное и быстрое позиционирование листовых материалов для увеличения скорости изготовления продукции.
	КОМПЛЕКТ ИНСТРУМЕНТОВ Вместе со станком поставляется базовый комплект инструментов: подпятники под станок 4 шт, комплект струбцин, ключи, несколько фрез для проведения пусконаладочных работ
	АСПИРАЦИОННАЯ УСТАНОВКА Пылеулавливающий агрегат с рекомендуемой производительностью от 3.000 м3/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки
	ВИХРЕВОЙ ВАКУУМНЫЙ НАСОС Двухконтурный вакуумный насос вихревого типа предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой. - Мощность: 7,5 кВт; - Производительность: 530 м3/час.

О ЗАВОДЕ

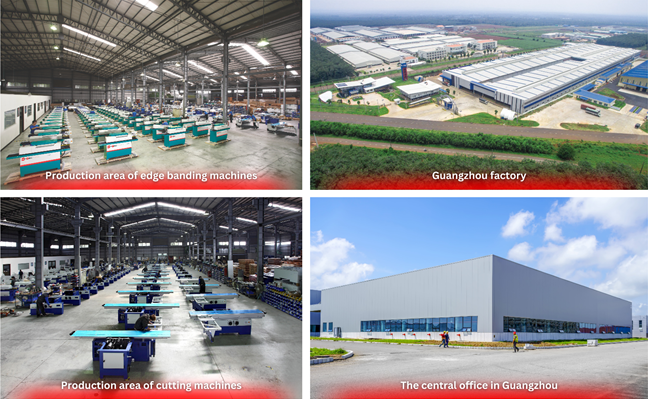

Zaitec Machinery на протяжении 15 лет является одним из самых крупных заводов производителей станков и оборудования для производства мебели в Китае и средней Азии. Со штаб-квартирой и производственными участками в Гуанчжоу и Тайване. Основными продуктами завода являются: автоматизированные кромкооблицовочные станки, форматно-раскроечные станки, а также фрезерно-гравировальные станки ЧПУ.
