Станок сверильно-присадочный с ЧПУ WDMAX DN-612KHSZ (KDT KD-612KHSZ)

Краткие характеристики

Частота вращения шпинделей сверлильных групп, об/мин: 50
Количество сверлильных групп: 3
Выгрузка заготовок: спереди / с задней стороны
Пазовальный узел: да
Мощность, кВт: 28,3
Вес, кг: 3700

Все характеристики

Нет в наличии

Доставка и шеф-монтаж

Стоимость включает проведение пуско-наладочных работ в пределах Алматы. Дополнительные расходы, связанные с выездом мастера-наладчика за пределы города, не включены в стоимость. Место передачи оборудования - Алматы, Айнабулак, 56В. Доставка по городу Алматы бесплатна, при отправки в другие города, логистика осуществляется через транспортную компанию, выбранную клиентом, и оплачивается дополнительно.

23 670 000

Заказать

Скачать документацию

Технические характеристики

Описание

Отзывы

Частота вращения шпинделей сверлильных групп, об/мин	50
Количество сверлильных групп	3
Выгрузка заготовок	спереди / с задней стороны
Пазовальный узел	да
Мощность, кВт	28,3
Вес, кг	3700
Габаритные размеры, мм (длина х ширина х высота)	6040х3134х2190
Толщина панели, мм	9～60
Толщина панели, мм.	35～1200
Аспирационный патрубок Ø в мм	Верх: 5,5 кВт; Низ: 3,5 кВт
Количество цилиндров давления	70～3000
Минимум сжатого воздуха (Бар)	0,6
Максимальная скорость оси Y	140
Максимальная скорость оси Z	90
Количество горизонтальных шпинделей для сверления в торцы, шт.	12
Количество вертикальных шпинделей для сверления в пласть (снизу), шт.	9
Количествово вертикальных шпинделей для сверления в пласть (сверху), шт.	26
Длина обрабатываемой детали, мм.	70～3000
Количество инструментов автосмены	5
Размер пазовальной пилы	ф120204
Фрезерный агрегат (верхняя группа), кВт	5,5
Фрезерный агрегат (нижняя группа), кВт	3,5
Количество захватов	2

НАЗНАЧЕНИЕ

Сверлильно-присадочный центр с ЧПУ Zaitec WDMAX 612KHSZ предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали и фрезерования криволинейных и прямых пазов.

ОСОБЕННОСТИ

Фрезерный агрегат оснащен функцией автоматической смены инструмента. На станине установлен линейный магазин смены на 5 инструментов;
Минимальное расстояние сверления между двумя сверлильными блоками при одновременной обработке 96 мм;
Ленточный конвейер для централизованного удаления всей пыли, обрезков, стружки;
Работа со сканером штрих-кода (идет в комплекте), что повышает производительность до 40%;
Работа с картами присадки из программы «Базис-мебельщик». Формат файлов MPR, XML, DXF;
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла;
Комплектация с пазовальным узлом для создания линейного паза 50-850 мм;
Рабочий стол оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо;
Два режима работы: заготовка выдается обратно оператору или на другую сторону.

КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА

	МАССИВНАЯ ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина обработана роботизированной сваркой, отжигом, дробеструйной обработкой, пескоструйной обработкой и другими процессами, что обеспечивает долгосрочную стабильную работу. Это фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации.
	КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУПП Компоновка верхней сверлильной группы: 26 – вертикальных шпинделей; 12 – горизонтальных шпинделей. Компоновка нижней сверлильной группы: 9 – вертикальных шпинделей. В стандартной комплектации установлены два фрезерных узла, верхний 5,5 кВт + нижний 3,5 кВт.

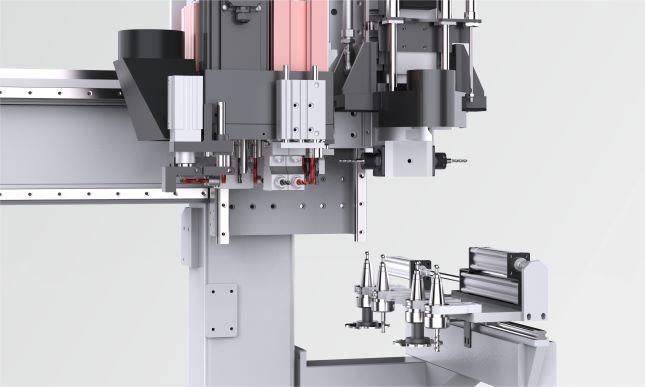

	МАГАЗИН СМЕНЫ ИНСТРУМЕНТА Фрезерный агрегат оснащен функцией автоматической смены инструмента. На станине установлен линейный магазин смены на 5 инструментов. Доступны операции торцевого пазования и фрезерования под ломело и скрытую петлю.

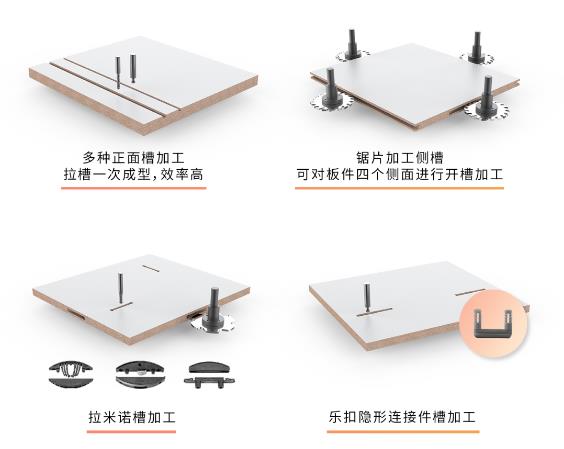

	ВОЗМОЖНОСТИ Доступны операции торцевого пазования и фрезерования под ломело и скрытую петлю.
	ЗАХВАТЫ ДЛЯ ЗАГОТОВОК Два автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT.
	ПОЗИЦИОНИРОВАНИЕ Возможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании.
	ПОДВИЖНЫЙ РАБОЧИЙ СТОЛ Рабочий стол оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо.
	ПОЗИЦИОННЫЙ СТЕРЖЕНЬ С ТРЕМЯ ПОДШИПНИКАМИ Верхняя и нижняя часть захватов имеет прорезиненную поверхность. Позиционные стержни в которую упирается заготовка так же оснащены подшипниками благодаря чему минимизируется риск появления царапин при перехвате заготовок.
	СКОРОСТЬ ЗАХВАТОВ Максимальная скорость перемещения составляет 140 м/мин. Никаких остатков пыли на захватах.
	ПРИЖИМНАЯ ПЛАСТИКА (патент KDT) Узел фрезерования оснащен дополнительной прижимной пластиной которая минимизирует вибрации и повышает точность при обработке.
	КОНВЕЙЕР Ленточный конвейер для централизованного удаления всей пыли, обрезков, стружки.
	НОВАЯ СИСТЕМА УПРАВЛЕНИЯ Прогнозируемое сверление: интеллектуальный алгоритм ИИ, планирование оптимального пути повышают эффективность на 15%
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Станки (KDT, WDMAX, Master Wood) имеют все необходимые постпроцессоры для интеграции программного обеспечения «БАЗИС Мебельщик».
	СКАНЕР Сканер для считывания штрих кода идет в базовой комплектации со станком.
	ПОЛНЫЙ КОМПЛЕКС УСЛУГ Гарантия на всё поставляемое оборудование 12 месяцев. Пуско-наладочные работы производятся бесплатно (расходы, связанные с выездом мастера-наладчика за пределы города Алматы, оплачиваются отдельно). Отгрузка оборудования осуществляется со склада в городе Алматы.

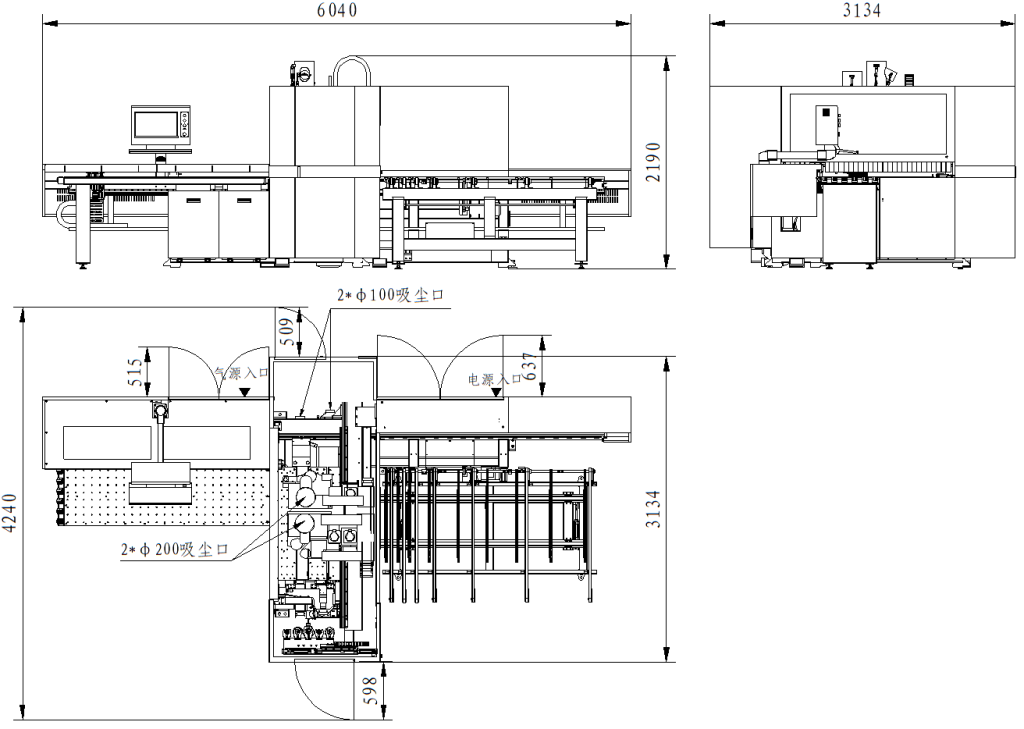

ГАБАРИТНЫЕ РАЗМЕРЫ

СПС Zaitec WDMAX DN-612KHSZ_2024.pdf-image-066.png

О ЗАВОДЕ

KDT Machinery является самым крупным заводом производителем станков и оборудования для производства мебели в Китае и средней Азии. Со штаб-квартирой и 4 производственными участками в Гуанчжоу, Так же компания имеет свой научно-исследовательский центр и производственный центр в Италии. Сеть продаж KDT охватывает более 70 стран по всему миру со своими основными продуктами, такими как: кромкооблицовочные станки, пильные центры с ЧПУ, обрабатывающие центры с ЧПУ, сверлильно-присадочные центры с ЧПУ, автоматизированные линии, упаковочные решения. Завод KDT Machinery имеет несколько брендов:
